Подогреватели серии CSM
Подогреватели CSM gредставляют собой единую конструкцию, состоящую из подогревателя жидкости резервуарного типа, насоса циркуляции, термостата и соединительной коробки, что позволяет легко устанавливать подогреватель и подключать его. Насос принудительной циркуляции жидкости предназначен для быстрого и равномерного нагрева двигателя и позволяет не учитывать условия естественной циркуляции жидкости. Отличная ремонтопригодность, все запасные части подогревателя заменяемы, и всегда доступны на складе.
Модели подогревателей с принудительной циркуляцией жидкости по результатам испытаний потребляют в 2-3 раза меньше электроэнергии, чем подогреватели с естественной циркуляцией жидкости, за счет равномерного нагрева двигателя, и уменьшения тепловых потерь на некоторых участках.
Мощность: от 3 кВт до 12 кВт, питание от сети 220, 380 В, 1 или 3 фазы. Два вида дизайна и исполнения, стиль "А" и стиль "В".
Объем двигателя |
Сеть | Подогреватель | |||||
| V | Ø | Hz | kW | A | Style | Model | |
15–25 L |
230 | 1 | 50 | 3 | 13.7 | A | CSM1030J-5A0 |
| 400 | 3 | 50 | 3 | 4.9 | B | CSM3030A-5A0 | |
25–50 L |
230 | 1 | 50 | 6 | 26.7 | A | CSM1060J-5A0 |
| 400 | 3 | 50 | 6 | 8.9 | B | CSM3060A-5A0 | |
50–75 L |
230 | 1 | 50 | 9 | 39.8 | А | CSM1090J-5A0 |
| 400 | 3 | 50 | 9 | 13.2 | B | CSM3090A-5A0 | |
75–100 L |
230 | 1 | 50 | 12 | 52.8 | B | CSM1120J-5A0 |
| 400 | 3 | 50 | 12 | 17.5 | B | CSM3120A-5A0 | |
Все подогреватели серии CSM укомлектованы щитком подключения и контроля в который входят: автомат защиты сети, магнитный контактор, блок предохранителей, трасформатор (для 3-х фазных моделей), реле 24V DS (для автоматического отключения подогревателя при запуске двигателя), клеммные колодки для подключения к сети и заземления. Схему подключения смотрите в инструкции по установке или на стикере диаграммы подключения размещенного на внутренней части крышки щитка управления.

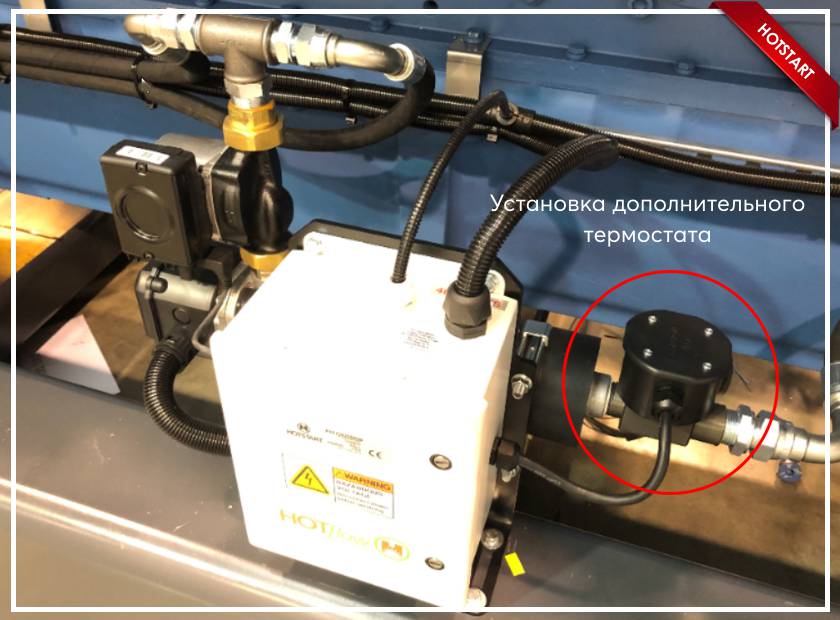

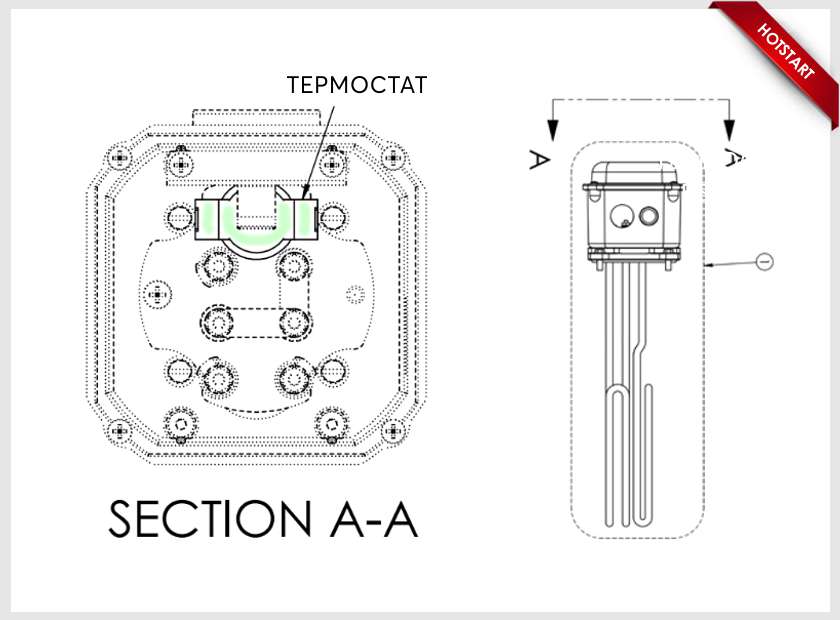

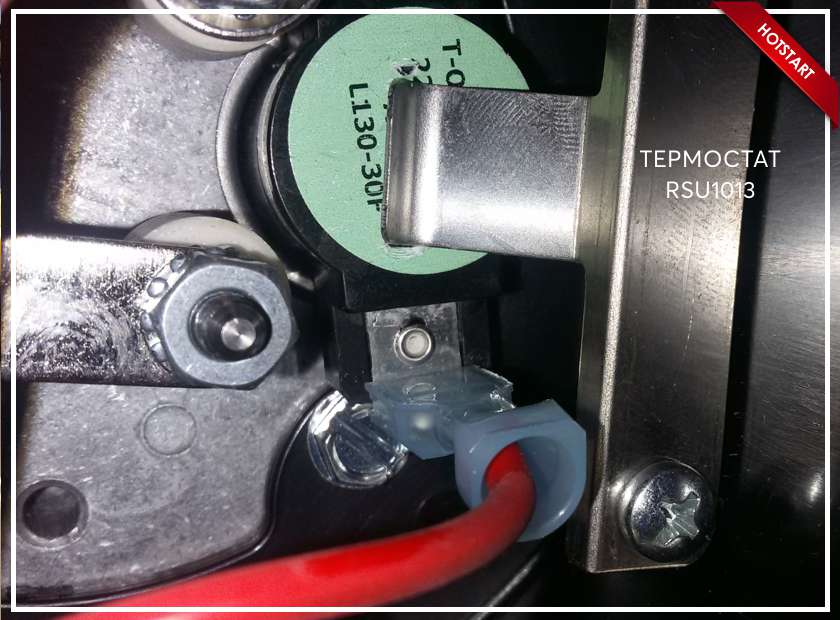

На всех подогревателях серии CSM установлены термостаты серии RSU с фиксированным значением температуры. Для модификаций CSMXXXXX-5F0 - термостат RSU14 c дипазоном температуры (140-160F) , для модификаций CSMXXXXX-5A0- термостат RSU1013 c диапазоном (100-130F). При необходимости на вход подогревателя можно установить дополнительный термостат с нужнвм значением температуры как на одном из представленных фото ниже.
Серия CSM OEM для наших дилеров
Подогреватели серии CSM OEM, которые выпускаются под заказ наших дилеров (Kohler, Caterpillar, MTU и др.), не имееют кардинальных различий от стандартной серии CSM. Разница может заключаться в конструктивном расположении отдельных элементов подогревателя, Например, скобы крепления или щитка управления и контроля. Подогреватели данной серии имеют собственную маркировку, например KH CSM 351-940, 307-3267 и т.п.
Приобрести такие подогреватели вы можете через официального поставщика вашего обудования (дизель генератора) либо просто заменить на стандартную версию серии СSM.
